Антивибрационная борштанга RAAV для расточки и выглаживания длинномерных отверстий - аналог SANDVIK, SECO, ISCAR, AKKO, KENNAMETAL

Инструмент в стадии разработки.  Запуск серийного производства

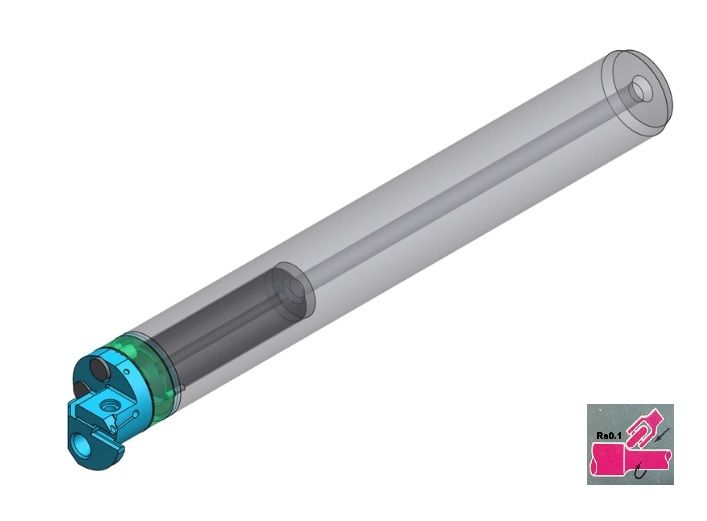

RAAV  Антивибрационная борштанга  для расточки и выглаживания отверстий   аналог   SANDVIK,  SECO,  ISCAR, AKKO, KENNAMETAL применяется для финишного точения длинномерных отверстий  и  отделочно-упрочняющей обработки внутренних поверхностей деталей.

Операции, подверженные вибрации, представляют собой постоянную угрозу для продуктивной и безопасной расточки, особенно при обработке длинных выступов или глубоких полостей.
Снижение параметров процесса - глубина резания, скорость или подача, - это один из путей решения проблемы.

Но это, скорее всего, негативно скажется на производительности.

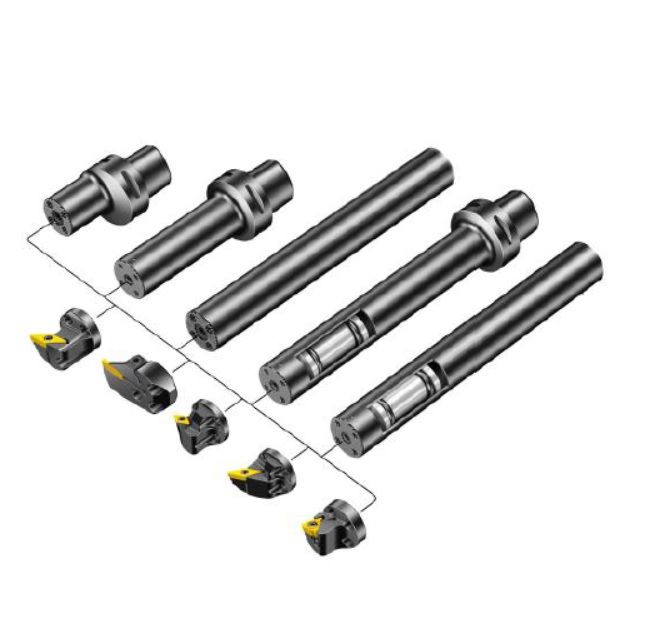

Более продуктивным решением является использование антивибрационных
режущих инструментов с большим вылетом и адаптеров для токарной, фрезерной и расточной обработки, разработанных с системой демпфирования внутри корпуса инструмента для минимизации вибрации.

Однако антивибрационные державки - это не только решение проблем на длинныъ вылетах, но и также и мощное средство повышения производительности при работе с короткими вылетами.

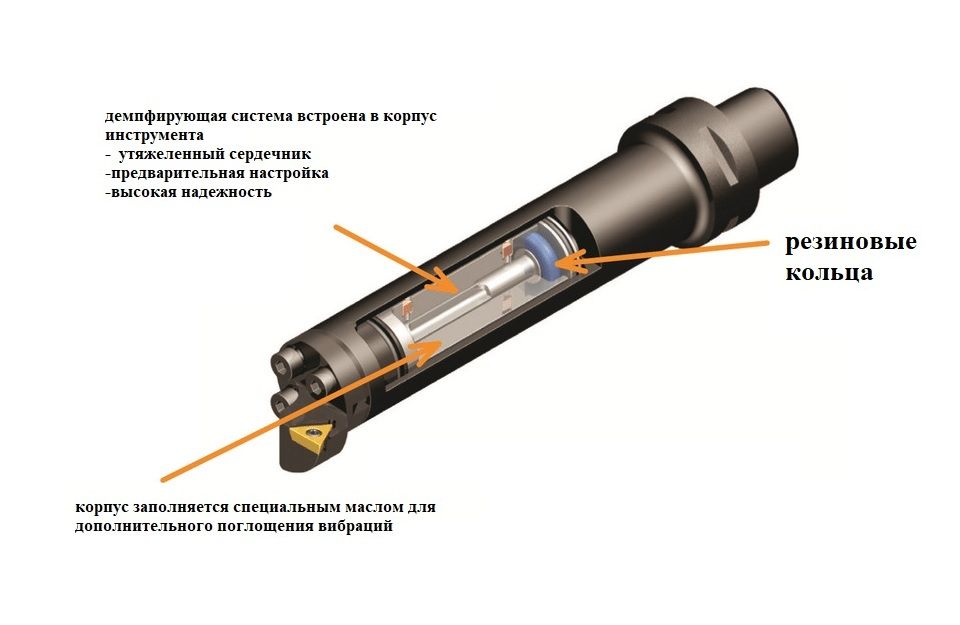

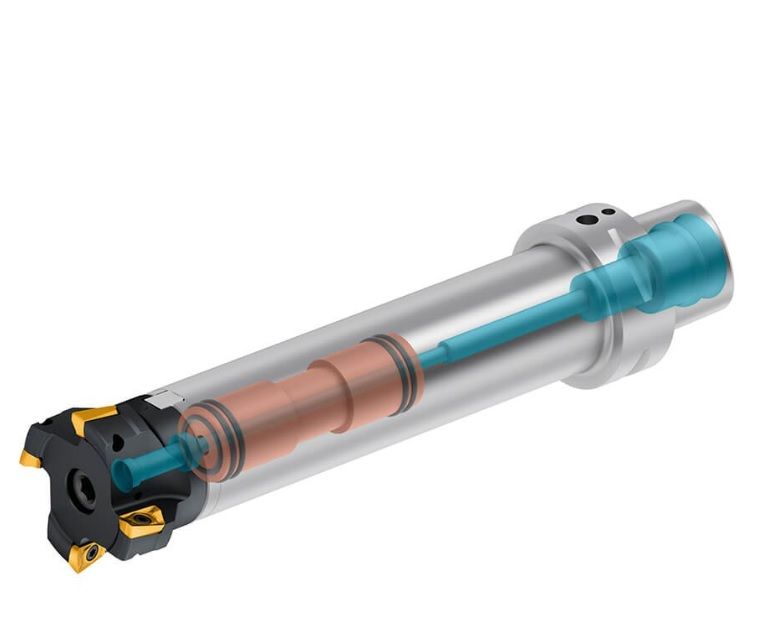

Внутри инструмента находится предварительно настроенная система демпфирования, состоящая из утяжеленного элемента, поддерживаемого резиновыми кольцами. При возникновении вибрации кинетическая энергия будет поглощается системой демпфирования. Это приводит к минимизации вибрации и значительному повышению производительности.

Используется на универсальных токарных станках  и станках с ЧПУ с увеличенным РМЦ.

Исполнение с регулируемой силой выглаживания, для обработки различных деталей.

Форма детали - цилиндр, тела вращения, конус, галтель.

Минимальный диаметр обрабатываемого отверстия : 38 мм

Глубина обрабатываемого отверстия : определяется длиной  борштанги

Используются инденторы из натурального алмаза (ПА) Инструмент используется для отделочного выглаживания.

Алмазное выглаживание (АВ)  и Инструмент полностью заменяют участок шлифования и полирования.

Сокращаются затраты на персонал, шлифовальные станки, расходные инструменты, не требуется переустановка деталей и повторное базирование.

При обработке происходит сглаживание шероховатости до  уровня Ra = 0.2.....0.05 мкм за один или два прохода

Применяется на станках с ЧПУ, на универсальных токарных станках.

Для получения стабильного  микропрофиля поверхности  без волны рекомендуется  использовать ST-21 на станках, которые могут обеспечить чистовое точение!

Материалы обработки:  любые конструкционные стали с твердостью max HRс 65

Шероховатость перед обработкой не более Ra = 1.25 мкм

Пример деталей  - штоки гидроцилиндров, шпиндель задвижки, пята погружного насоса, вал, поверхности вала под подшипники.

СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА !!

Наконечник для выглаживания, алмазный выглаживатель, микровыглаживание, упрочнение, накатное полирование, алмазное выглаживание (АВ)

 ВНИМАНИЕ!! Инструмент не применяется для выглаживания материалов Титан, ниобий, цирконий из-за высокой вязкости материала!!

Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.

processing Mirror finishing rolling tools

Зеркальная поверхность металла

Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.

Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.

Глубина упрочненного слоя составляет 50…150 мкм.

Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов

радиус индентора

ГОСТ 14706-78

Алмазы и инструменты алмазные

Cogsdill DB-2, SMDBR-3, SMDBR-2

ремонт подпятника гидрогенератора

Innovation For Metal Surface Superfinishing

Manpower and Machine Downtime
алмазное выглаживание, накатное полирование, упрочнение поверхности, diamond burnishing

Diamond burnishing tool STAV is used for finishing the surface of steels, stainless steels, cast iron, alloy workparts .
The tool can be installed into small size CNC machine or mini CNC.
Tool version - adjustable burnishing force model , for processing various parts.
Loading tuning device is purchased separately, or we can adjust loading for your single workpiece
Workpart shapes - cylinder, body of rotation, plain body, spherical part
Workpiece diameter: starting from 40 mm
Indenters made of natural diamond.
The tool completely replaces the grinding and polishing machines.
The tool kills costs for personnel, grinding machines, consumables, re-installation of parts and re-basing.
During processing, the roughness is smoothened to the level Ra = 0.2 ..... 0.05 um in one or two passes
Can be used on CNC machines/universal lathes.
To obtain a stable micro profile of a surface , we recommend to use ST-1 on machines that can provide finishing turning!
Materials: any structural steel max HRC 62, stainless steel, alloys
Roughness before processing: no more than Ra = 1.25 microns
Example of parts - hydraulic cylinder rods, valve spindle, heel of a submersible pump,
shafts, shaft surfaces for bearings, valves, sleeves, bushings

High-precision diamond tools. Metal burnishing.

ГОСТ 14706-78

Алмазы и инструменты алмазные

Основное  назначение:  выглаживание  поверхностей  изделий  из  черных  и  цветных  металлов  и  их  сплавов,  за исключением  твердых сплавов и титана. Обеспечивают упрочнение обработанной поверхности и получение Ra до 0,20÷0,02 мкм.
