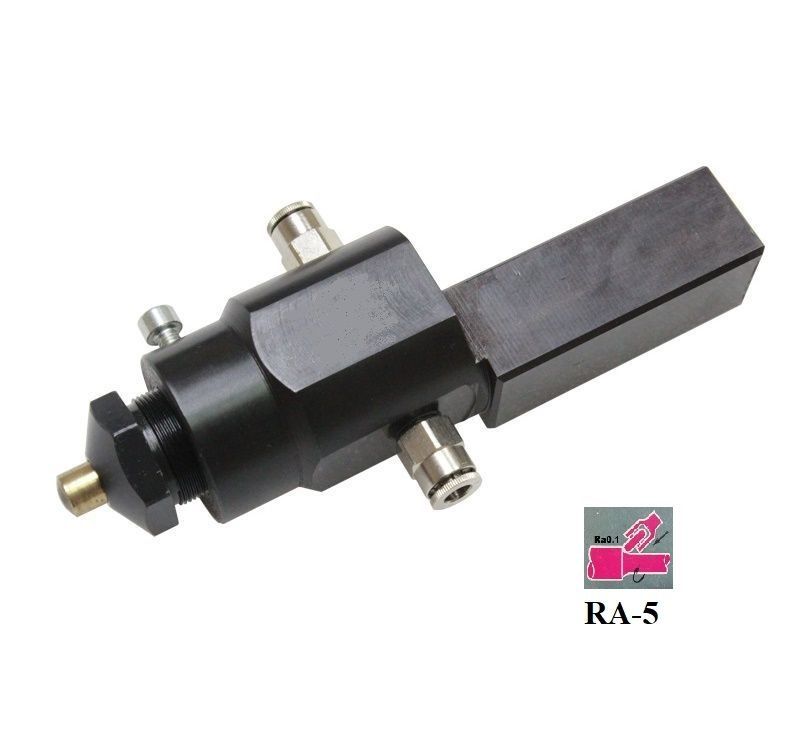

Выглаживатель наноструктурирующий упрочняющий RA-5

Выглаживающий инструмент RA-5

Применяется для упрочнения поверхностных слоев закаленных сталей за счет  интенсивной пластической деформации сдвига. Это обеспечивается специальной конструкцией державки с теплоотводом индентора.

Форма детали - цилиндр, тела вращения.

Диаметр обрабатываемой детали от  20 мм (при большем диаметре можно выполнить индивидуальный заказ)

Державки с круглыми хвостовиками Ф20, Ф25, Ф32 (а также по размерам заказчика)

Используются инденторы из натурального алмаза (ND), синтетического алмаза (PCD), и ультрамелкозернистого кубического нитрида бора (DBN)

алмазное выглаживание, выглаживатель, упрочнение, cogsdill, ecoroll tools, diamond burnishing, zeus

Инструмент используется для отделочного, отделочно-упрочняющего и наноструктурирующего выглаживания

Перенастройка на другие техпроцессы возможна в динамометрическом устройстве которое приобретается отдельно, или может выполняться нашими специалистами.

Инструмент полностью заменяет участок шлифовки и полировки

При отделочной и отделочно-упрочняюшей обработке обеспечивается сглаживание шероховатости до Ra = 0.2...0.05 мкм; при наноструктурирующей обработке - до Ra = 0.32...0.12 мкм.

Обеспечивается упрочнение поверхностного слоя в 1.3...2 раза относительно исходного состояния.

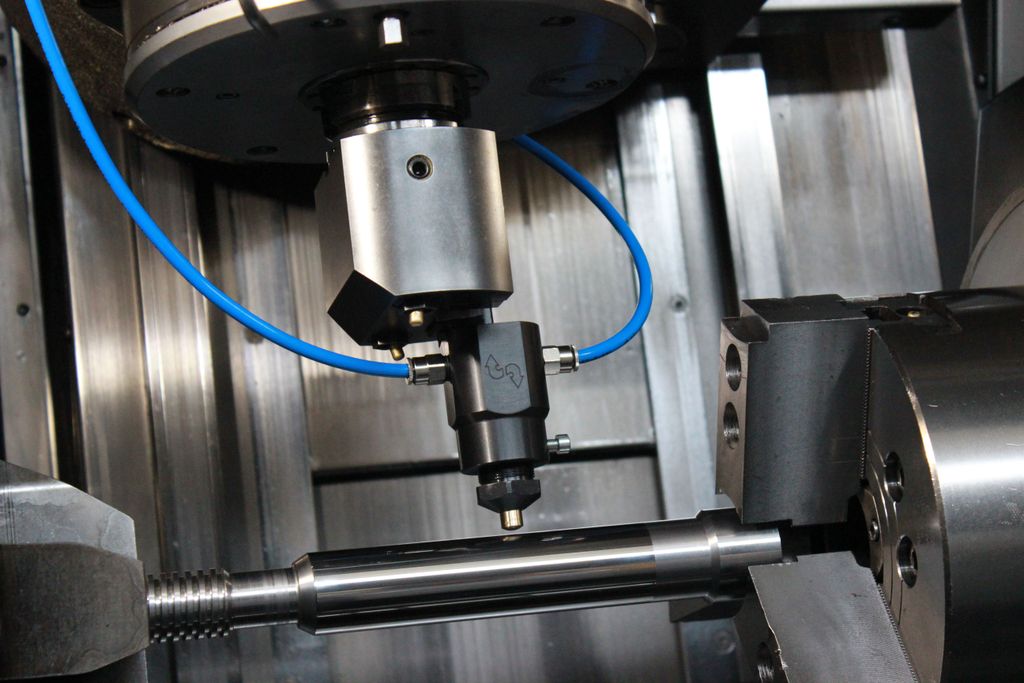

Применяется на станках с ЧПУ и универсальных станках, способных выполнить чистовое точение.

Требуется станок с возможностью подвода СОТС под давлением >10 Бар через центральное отверстие в державке.

алмазное выглаживание (АВ)

СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА !!

Наконечник для выглаживания, алмазный выглаживатель, микровыглаживание, упрочнение, накатное полирование, улучшение поверхности, суперфинишная обработка, обкатка, наклеп, ППД, пластическая поверхностная деформация

Зеркальная поверхность металла

ВНИМАНИЕ!! Инструмент не применяется для выглаживания материалов Титан, ниобий, цирконий из-за высокой вязкости материала!!

Свойства наноструктурированной поверхности.
Обеспечивается очень хороший прирост костной ткани к наноструктурированному материалу.
Наноструктурирование дает очень высокую твердость в комбинации с повышенной упругостью.
Наноструктурированная поверхность обладает твердостью напильника и упругость резины.
Упругость обеспечивается мелким зерном. Поверхность, обработанная RA-4, RA-5 хорошо показывает себя в трибосопряжениях, принимает форму ответной детали.
Наноструктурированная поверъность нехрупкая, как остальные сверхтвердые покрытия.

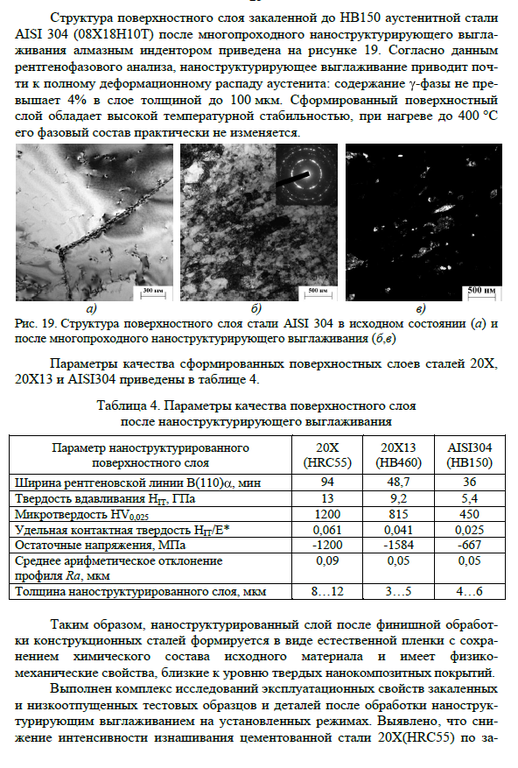

    Упрочнение материала в тонком поверхностном слое сталей осуществляется путем

формирования нанокристаллической структуры с размерами зерен менее 100нм. за счет управления силой трения

индентора инструмента и развития интенсивной пластической деформации сдвига.

 При сухой обработке пяты погружного нефтяного насоса из конструкционной цементованной стали 20Х

(HRC 55...65) инструментом типа RA5 c индентором из КНБ формируется наноструктурированный слой толщиной

8...12 мкм.с микротвердостью до HV0.025 1500...1600 (после чистового точения HV0.025 825...845)

Твердость вдавливания Hit достигает 13 ГПа, что сопоставимо с твердостью покрытий.

Остаточные напряжения достигают  1950 Мпа и формируется микропрофиль с Ra = 3.2...60 нм.

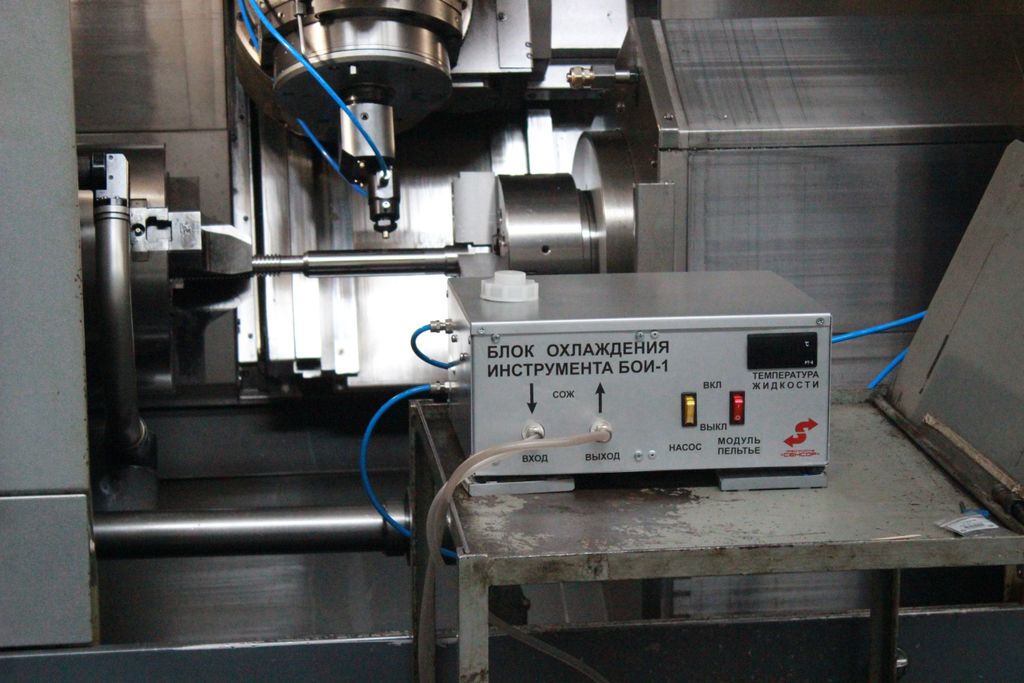

Для поддержания допустимой контактной температуры и повышения стойкости инструмента индентор

охлаждается турбулентным потоком СОТС станка. Наноструктурное упрочнение поверхностей деталей типа пятапогружных насосов обеспечивает снижение интенсивности изнашивания поверхности в 3.2 раза в условиях абразивной среды.

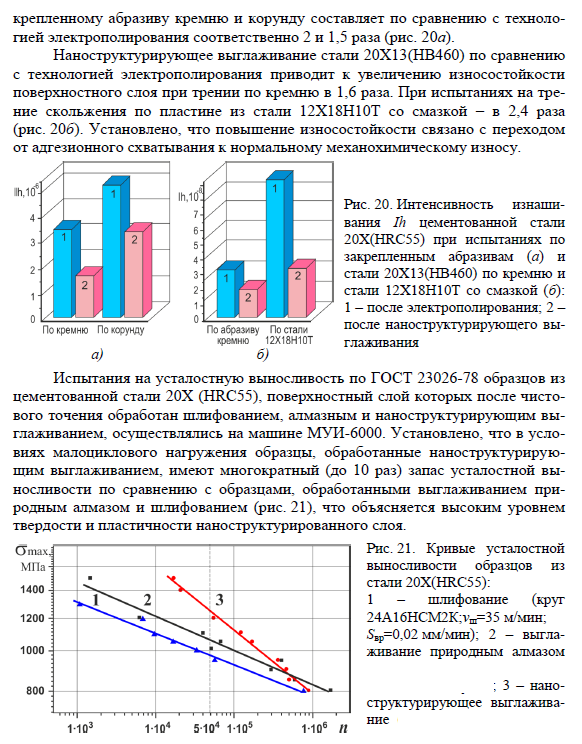

Установлено, что в условиях малоциклового нагружения образцы, обработанные наноструктурирующим выглаживанием,  имеют многократный запас усталостной прочности по сравнению с образцами, обработанными обычным выглаживанием и шлифованием, что объясняется формированием в тонком поверхностном слое до 10 мкм нанокристаллических структур и созданием высокого уровня прочности и пластичности поверхностного слоя.

Diamond burnishing and hardening tool RA01 RA-5

The tool is used for finishing surface treatment of steel, stainless steel, cast iron, alloys workparts
Workpart shapes - cylinder, body of rotation, plain body, spherical part
Workpiece diameter up to 100 mm (if larger diameter can be customized)

Toolholders with round shafts diameters 20, 25, 32 (can be customized )
Indenter materials: Natural diamond (ND), synthetic diamond (PCD), and ultrafine-grained cubic boron nitride (DBN)

The tool is used for finishing, finishing and strengthening and nanostructuring burnishing operations
You can reset the loading for other technical processes using a dynamometric device (purchased separately), or we can adjust loading for your single workpiece.  High-precision diamond tools.
The tool completely replaces the grinding and polishing area.
At finishing and finishing-hardening processing, smoothing of roughness is provided up to Ra = 0.2 ... 0.05 micron;
for nanostructuring burnishing - up to Ra = 0.32 ... 0.12 microns.

Hardening of the surface layer is provided 1.3 ... 2 times relative to the initial state.
It is used on CNC machines and universal machines capable of finishing turning.
A machine is required with the possibility of supplying the coolant heating circuit under pressure> 10 Bar through the central hole in the holder.

severe plastic deformation

Properties of the nanostructured surface.
Very good bone growth to the nanostructured material.
Nanostructuring gives very high hardness combined with increased elasticity.
The hardness of the file and the elasticity of the rubber.
The elasticity is ensured by the fine grain. The surface treated with RA-4, RA-5 performs well in tribocouplings, takes the shape of the recipient part.
It is not brittle like other superhard coatings.

Hardening of the material in the thin surface layer of steels is carried out by forming a nanocrystalline structure with grain sizes less than 100 nm. By controlling the friction force of the tool indenter and the development of intense plastic shear deformation.

During dry machining of submersible oil pump heel, a nanostructured layer with thickness of 8...12 µm is formed from structural cemented steel 20X (HRC 55...65) by means of ST 5 type tool with indenter with microhardness up to HV0.025 1500...1600 (after finishing turning HV0.025 825...845).

Hit indentation hardness reaches 13 GPa, which is comparable to the hardness of coatings.
Residual stresses reach 1950 MPa and a microprofile with Ra = 3.2...60 nm is formed.

To maintain the allowable contact temperature and increase tool life, the indenter is cooled by the turbulent flow of the machine's coolant. Nanostructural surface hardening of submersible pump heel type parts provides 3.2 times reduction of surface wear intensity in abrasive environment conditions

Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.

Инструмент и оснастка для станков и машин для бесстружечной обработки металла.

Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish.

Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.

Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.

Глубина упрочненного слоя составляет 200…250 мкм.

Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов
