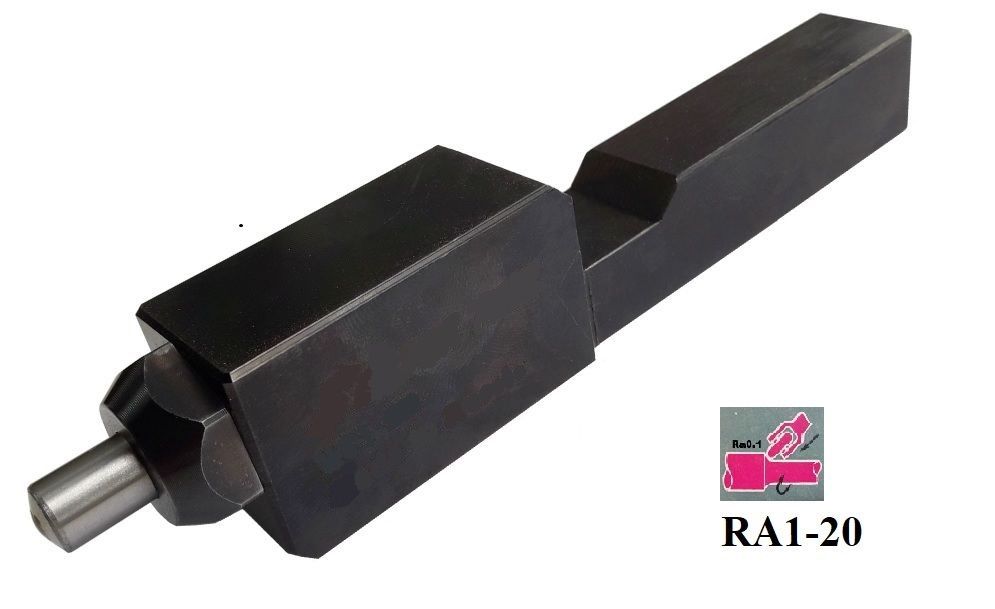

Алмазный выглаживатель RA1-20

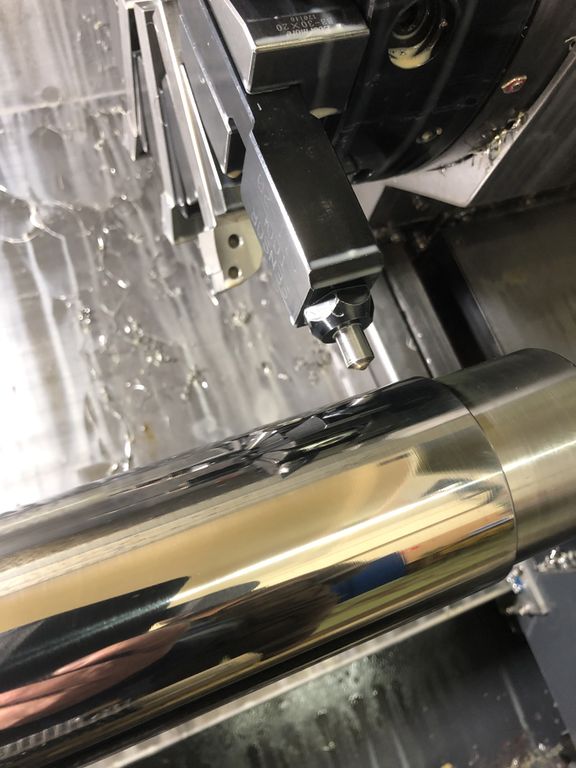

Алмазный выглаживатель RA1-20 применяется для финишной отделочно-упрочняющей обработки поверхностей деталей на станках  с ЧПУ

Исполнение с регулируемой силой выглаживания, для обработки различных деталей.

Устройство настройки приобретается отдельно.

Форма детали - цилиндр, тела вращения, конус, галтель.

Диаметр  обрабатываемой детали от 6мм .

Хвостовик 20х20.

Используются инденторы из натурального алмаза (ПА) Инструмент используется для отделочного выглаживания.

Алмазное выглаживание (АВ)  и Инструмент полностью заменяют участок шлифования и полирования.

Сокращаются затраты на персонал, шлифовальные станки, расходные инструменты, не требуется переустановка деталей и повторное базирование.

При обработке происходит сглаживание шероховатости до  уровня Ra = 0.2.....0.05 мкм за один или два прохода

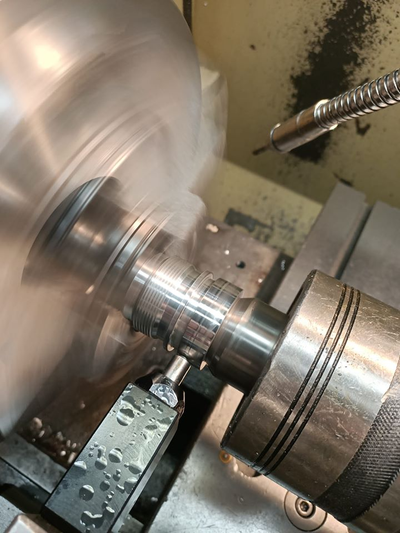

Применяется на станках с ЧПУ, на универсальных токарных станках.

Для получения стабильного  микропрофиля поверхности  без волны рекомендуется  использовать ST-1 на станках, которые могут обеспечить чистовое точение!

Материалы обработки:  любые конструкционные стали с твердостью max HRс 65

Шероховатость перед обработкой не более Ra = 1.25 мкм

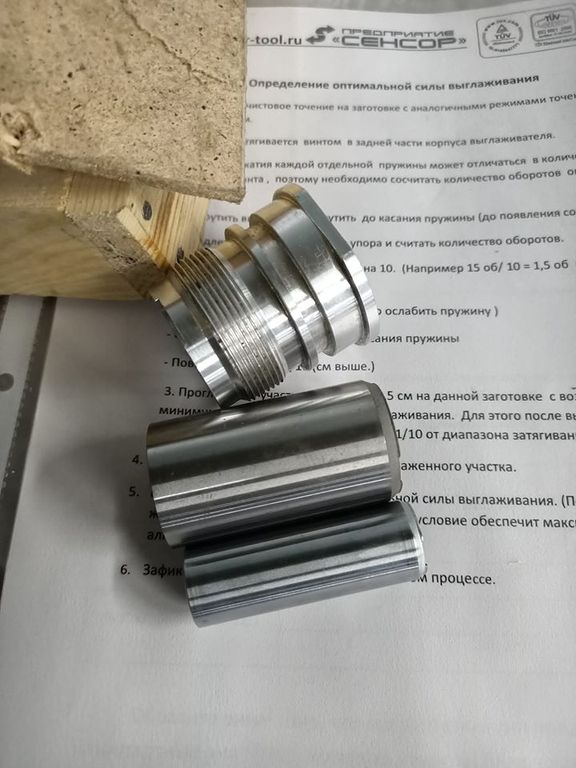

Пример деталей  - штоки гидроцилиндров, шпиндель задвижки, пята погружного насоса, вал, поверхности вала под подшипники.

СТАНДАРТНЫЕ РЕЖИМЫ ОБРАБОТКИ ПРЕДОСТАВЛЯЮТСЯ ПОСЛЕ ОПЛАТЫ СЧЕТА !!

Наконечник для выглаживания, алмазный выглаживатель, микровыглаживание, упрочнение, накатное полирование, алмазное выглаживание (АВ)

 ВНИМАНИЕ!! Инструмент не применяется для выглаживания материалов Титан, ниобий, цирконий из-за высокой вязкости материала!!

Качество хромового покрытия может быть повышено путем алмазного выглаживания его поверхности. Такая обработка уплотняет поверхностный слой и устраняет нарушения герметичности плотных сопряжений хромированных деталей из-за наличия в хроме микротрещин.

processing Mirror finishing rolling tools

Зеркальная поверхность металла

Алмазное выглаживание позволяет увеличить твердость поверхности матриц и пуансонов более 1500 НV.

Шероховатость поверхности инструмента снижается до Ra 0,1 мкм.

Глубина упрочненного слоя составляет 200…250 мкм.

Оптимизация микрорельефа поверхности позволит дополнительно повысить стойкость штампов радиус индентора

Инструмент и оснастка для станков и машин для бесстружечной обработки металла

Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish

ГОСТ 14706-78

Алмазы и инструменты алмазные

Основное  назначение:  выглаживание  поверхностей  изделий  из  черных  и  цветных  металлов  и  их  сплавов,  за исключением  твердых сплавов и титана. Обеспечивают упрочнение обработанной поверхности и получение Ra до 0,20÷0,02 мкм.

Алмазное выглаживание поверхностного слоя деталей машин.

Упрочнение поверхностным пластическим деформированием.

снижение расходов на обработку, снижение затрат на обработку,сокращение расходов на обработку,

снижение затрат на металлообработку, инструменты для снижения затрат,

инструмент для сокращения затрат, бесстружечная обработка, Обработка металлов без снятия стружки,

понизить затраты на металлообработку, сокращение вспомогательного времени, Сокращение производственных затрат,

совершенствование качества металлообработки, снятия остаточных механических напряжений,

Снижение затрат на производство, снижение прямых затрат на режущие инструменты

снижение прямых затрат на шлифование и полирование, Уменьшение количества времени наладки,

Уменьшение времени наладки, холодной обработке металлов без снятия стружки, экономия на производстве,

оптимизация производственных процессов

Cogsdill DB-2, SMDBR-3, SMDBR-2

ремонт подпятника гидрогенератора

Innovation For Metal Surface Superfinishing

Manpower and Machine Downtime

алмазное выглаживание, накатное полирование, упрочнение поверхности, diamond burnishing

Diamond burnishing tool RA1-20 is used for finishing the surface of steels, stainless steels, cast iron, alloy workparts .

The tool can be installed into small size CNC machine or mini CNC.

Tool version - adjustable burnishing force model , for processing various parts.

Loading tuning device is purchased separately, or we can adjust loading for your single workpiece

Workpart shapes - cylinder, body of rotation, plain body, spherical part

Workpiece diameter: starting from 6 mm

Toolholder  20x20

Indenters made of natural diamond.

The tool completely replaces the grinding and polishing machines.

The tool kills costs for personnel, grinding machines, consumables, re-installation of parts and re-basing.

During processing, the roughness is smoothened to the level Ra = 0.2 ..... 0.05 um in one or two passes

Can be used on CNC machines/universal lathes.

To obtain a stable micro profile of a surface , we recommend to use ST-1 on machines that can provide finishing turning!

Materials: any structural steel max HRC 62, stainless steel, alloys

Roughness before processing: no more than Ra = 1.25 microns

Example of parts - hydraulic cylinder rods, valve spindle, heel of a submersible pump,

shafts, shaft surfaces for bearings, valves, sleeves, bushings

High-precision diamond tools. Metal burnishing.

ГОСТ 14706-78
