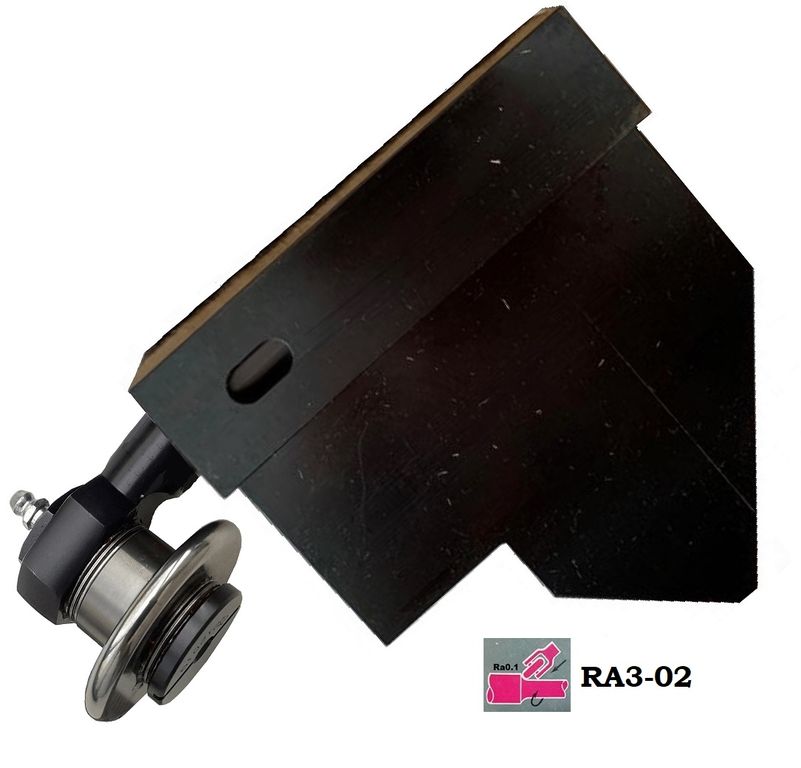

RA3-02 ОДНОРОЛИКОВЫЙ НАКАТНОЙ ПОЛИРУЮЩИЙ ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ УГЛОВЫХ НАРУЖНЫХ ПОВЕРХНОСТЕЙ И РАДИУСОВ

Инструмент для накатного полирования (обкатки) угловых наружных поверхностей, радиусов, галтелей  роликами из штамповой стали и твердосплавными роликами. Инструмент устанавливается в револьверной головке токарного центра с ЧПУ или инструментальной стойке на универсальном токарном станке.
Поверхности деталей обрабатываются с точностью до Ra 0,1  с использованием скоростей, соответствующих методам финишной обработки.

Роликовый обкатник RA3-02 снабжем демпфером и  не изменяет размер или допуск, полученный предыдущей операцией.

Обработка производится только на уровне шероховатости.

Инструмент выпускается в двух вариантах

RA3-02R    версия правая

RA3-02L    версия левая

Наличие упругого элемента обеспечивает постоянное
усилие обкатывания в любой точке обрабатываемой поверхности.

Однороликовые приспособления просты и универсальны, но требуют
значительного рабочего усилия, которое полностью воспринимается узлами станка.

Изменение размера поверхности при обкатывании и раскатывании связано
со смятием микронеровностей и пластической объемной деформацией детали.
Не следует использовать обратный ход в качестве рабочего хода, т.к. повторные
проходы в противоположных направлениях могут привести к излишнему деформированию поверхностного слоя.

Снижение затрат на механическую обработку
* Исключите вспомогательные операции и станки
* Полирование на токарных центрах с ЧПУ и универсальных токарных станках
*  Произведите отделку поверхности от Ra 0,6 до Ra 0,1
* Экономичный срок службы инструмента с твердосплавными роликами и восстановлением роликов

Um Oberflächen zu Verdichten müssen diese rolliert bzw. glattgewalzt werden. Je nach Anwendung müssen hierbei große Oberflächen oder nur kleinste Bohrungen bearbeitet werden. Für jede Variante bieten wir das passende Werkzeug an.

Tool for rolling burnishing of angular external surfaces, radii, fillets by die steel rollers and carbide rollers. The tool is installed in the turret of the CNC lathe or tool rack on the universal lathe.
Workpiece surfaces are machined to an accuracy of Ra 0.1 using speed rates corresponding to finishing methods.

Roller burnishing tool RA3-02 is equipped with a damper and does not change the size or tolerance obtained by the previous operation.

Processing is performed only at the roughness level.

The tool is available in two versions

RA3-02R version right

RA3-02L version left

The presence of an elastic element ensures a constant rolling force at any point on the work surface.

The single-roller roller is simple and versatile, but requires a significant working force which is fully absorbed by the machine's assemblies.

The change in surface size during rolling and unrolling is due to the buckling of microroughnesses and the plastic volume deformation of the workpiece.
The reverse stroke should not be used as a working stroke, since repeated passes in opposite directions can result in excessive deformation of the surface layer.

Reducing machining costs
* Exclude auxiliary operations and machine tools
* Polishing on CNC lathes and universal lathes
- Finish the surface from Ra 0.6 to Ra 0.1.
* Economical tool life with carbide rollers and restoring rollers

Инструмент и оснастка для станков и машин для бесстружечной обработки металла.

Tools and accessories for machine tools and machines for chipless metal working. Metal surface superfinish.
