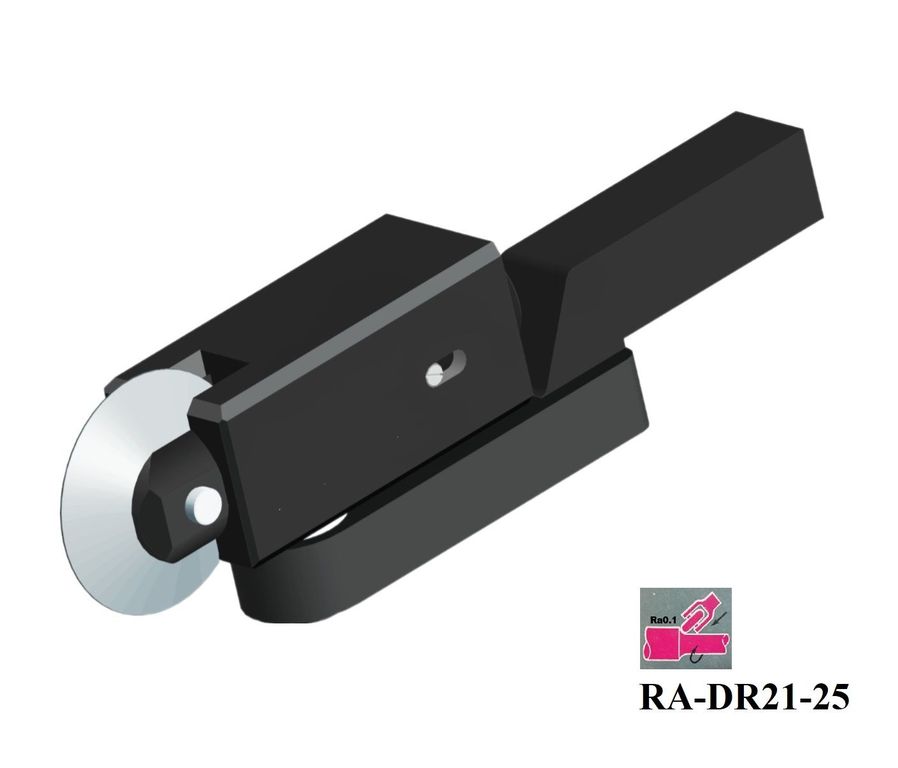

RA-DR21 Универсальный упрочняющий поворотный роликовый обкатник (УУПРО)

Универсальный упрочняющий поворотный роликовый обкатник (УУПРО) для  наружных поверхностей роликами устанавливается в револьверной головке токарного центра с ЧПУ или инструментальной стойке на универсальном токарном станке.
Поверхности деталей обрабатываются с точностью до Ra 0,1  с использованием скоростей, соответствующих методам финишной обработки.

Максимальное усилие пружины 120-140кг  (1200 -1400 Н)

Инструмент выпускается в нескольких вариантах

RA-DR21-25x25

RA-DR21-20x20

RA-DR21-32x25

Наличие упругого элемента обеспечивает постоянное усилие обкатывания в любой точке обрабатываемой поверхности.

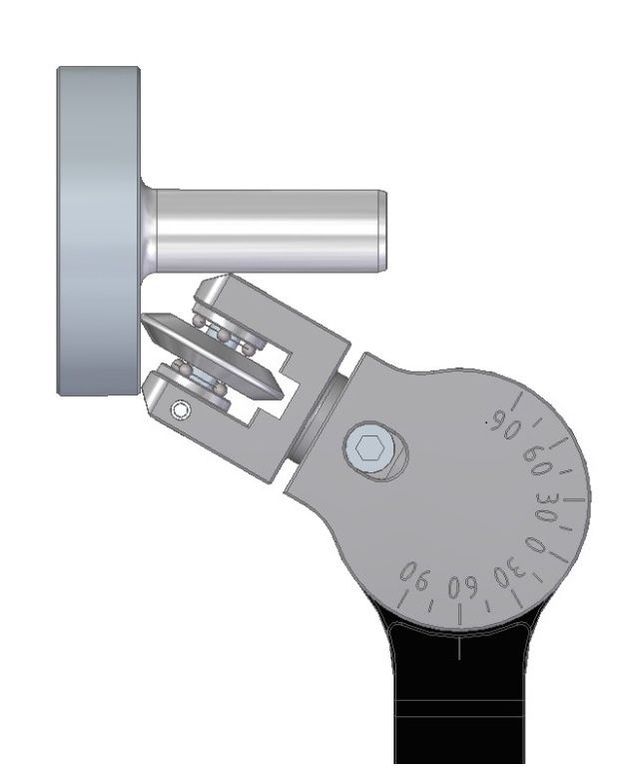

Поворотный однороликовый обкатник простой и универсальный, не требуют значительного рабочего усилия, которое полностью воспринимается узлами станка.

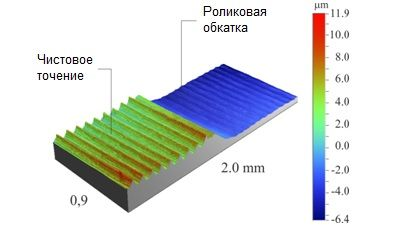

Изменение размера поверхности при обкатывании и раскатывании связано со смятием микронеровностей и пластической объемной деформацией детали.
Не следует использовать обратный ход в качестве рабочего хода, т.к. повторные проходы в противоположных направлениях могут привести к излишнему деформированию поверхностного слоя.

Обкатывание повышает предел усталости деталей на 80% и более, оказывая благоприятное воздействие на эксплуатационные качества деталей.

Снижение затрат на механическую обработку
* Исключите вспомогательные операции и станки
* Полирование на токарных центрах с ЧПУ и универсальных токарных станках
• Произведите отделку поверхности от Ra 0,6 до Ra 0,1
* Экономичный срок службы инструмента с твердосплавными роликами и восстановлением роликов

Um Oberflächen zu Verdichten müssen diese rolliert bzw. glattgewalzt werden. Je nach Anwendung müssen hierbei große Oberflächen oder nur kleinste Bohrungen bearbeitet werden. Für jede Variante bieten wir das passende Werkzeug an.

Roller burnishing tool for external surfaces with carbide rollers or die steel rollers is installed in the turret of the CNC lathe or tool rack on the universal lathe.
Workpiece surfaces are burnished to an accuracy of Ra 0.1 using speed rates corresponding to finishing methods.

The maximum spring force is 120-140kg (1200 - 1400 N)

The tool is available in two versions

RA-DR21-25x25

RA-DR21-20x20

RA-DR21-32x32

The presence of an elastic element ensures a constant rolling force at any point on the work surface.

The single-roller roller is simple and versatile, but requires a significant working force which is fully absorbed by the machine's assemblies.

The change in surface size during rolling and unrolling is due to the buckling of microroughnesses and the plastic volume deformation of the workpiece.
The reverse stroke should not be used as a working stroke, since repeated passes in opposite directions can result in excessive deformation of the surface layer.

Reducing machining costs
* Exclude auxiliary operations and machine tools
* Polishing on CNC lathes and universal lathes
* Finish the surface from Ra 0.6 to Ra 0.1.
* Economical tool life with carbide rollers and tool steel rollers
